차콜온돌 시공방법

차콜온돌 DIY설치 영상


동영상 재생

자고나면 젊어지는 K-난방 시대

누구나 쉽게 설치가 가능합니다.

세계가 주목한 건강을 주는 한국의 온돌 Kpop K-culture에 이은 K난방으로 세계인의 건강을 책임진다!

습식과 건식의 장점을 동시에~

차콜온돌 설치단계

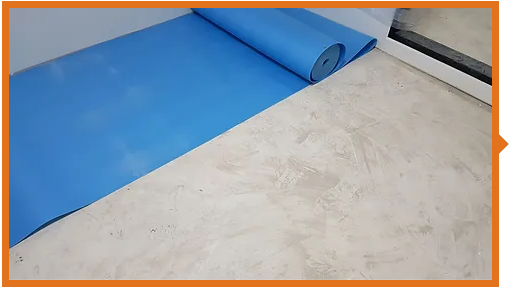

1. 주변청소 및 단열시트 설치

  • 현장실측 및 설치계획 수립
  • 바닥면 평활도 체크하여 설치 후 불량 대비
  • 바닥면에 이물질이 없도록 청소
  • 바닥면에 단열시트를 설치(알루미늄면이 위로 오도록)

※ 사전에 자재준비 및 분배기 입출구 수량을 정해둠

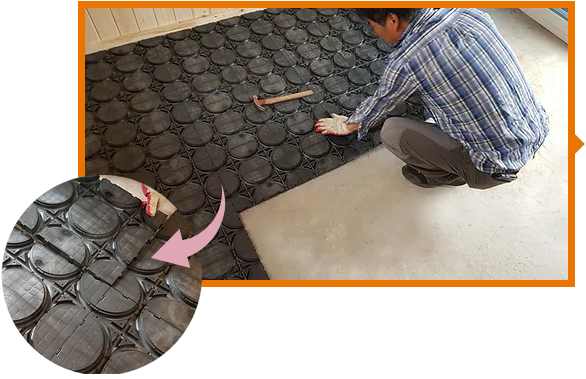

2. 차콜온돌 하판 설치

  • 설치 면적에 따라 분배기 설치 위치 앞쪽에 터미널을 먼저 설치함
  • 설치 구상에 따라 하판 부터 설치함
  • 하판 결합 시 양쪽 모서리부터 맞추면 더 쉬움
  • 여유공간이 남을 경우 차콜온돌판을 잘라 채운다 (참조 영상)

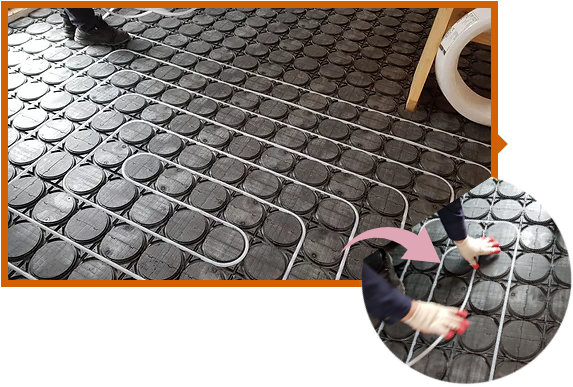

3. 난방배관 설치

  • 난방면적을 예상하여 균형있게 분배를 구상한다 이때 1구당 13㎡ 길이 90m를 넘지 않도록 한다

  • 설치 시 가까운 쪽 부터 설치해 나간다

  • 배관 설치 시 곡선구간에서 배관이 꺽이지 않도록 유의한다

  • ※ 난방배관은 내경 9㎜, 외경 12㎜ 배관(XL, PE-RT) 사용한다

4. 분배기 앞 배관정리

  • 난방배관 설치가 완료되면 분배기(보일러)설치 전일 경우 배관 길이를 잘라 정리해 둔다. (이때 입,출수를 SET로 구분하여 혼란 없앰)

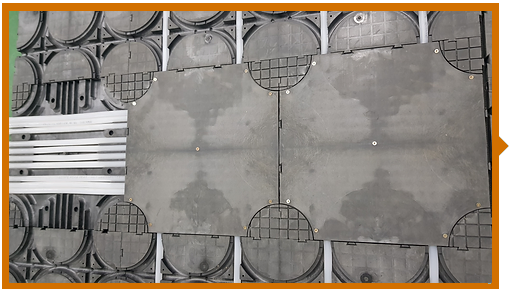

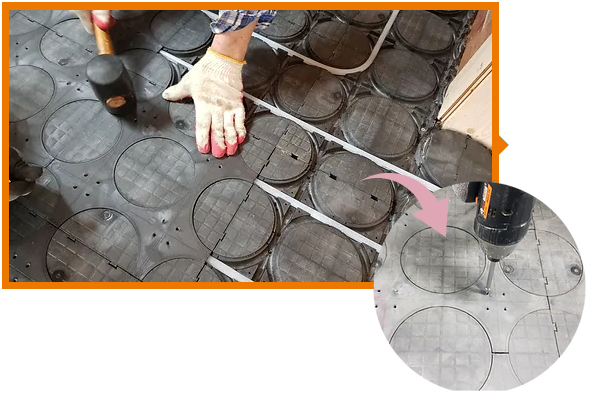

5. 차콜온돌 상판 설치



  • 상판은 하판의 결합부분을 정방형으로 덮어주는 간격으로 설치하면 더욱 견고함
  • 상판을 설치 한 후 바닥 평활도에 따라 상판의 들뜸이 있을 경우 상판에 나사(피스)로 고정 시켜줌

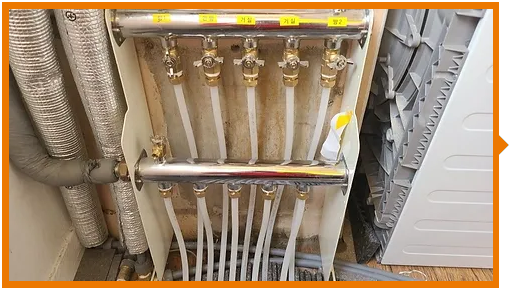

6. 분배기(보일러) 연결

  • 난방배관 9￠를 연결할 수 있도록 발브소켓(커플링)을 준비하여 잘 연결한다
  • 난방배관은 가급적 수직이 되도록 연결한다
  • 난방공간을 분리할 경우 1구에 2라인 분배소켓을 사용한다
  • 분배기 및 사용부품은 잘 부식되지 않는 스텐이나 플라스틱 소재를 사용한다

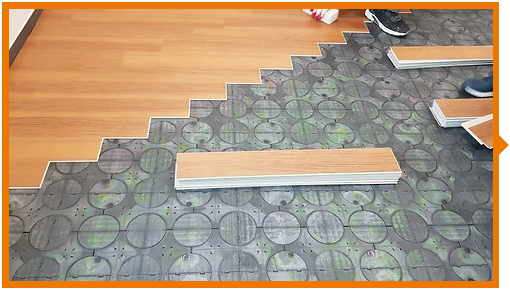

7. 차콜온돌 마감재 설치

  • 차콜온돌은 마감재 사용이 자유로우므로 마감재 선택을 자유롭게 한다
  • 바닥 마감재 설치전 가급적 보일러를 시운전하여 문제점을 찾아낸다
